文丘里噴嘴設計特性
EJX電子行業混流文丘里噴嘴噴頭大全也稱液體容器混合器和混流噴嘴，是用合理的幾何曲面參數設計面成，能形成大流量的循環，具有防止堵塞的噴射孔。當高速的液體經過噴嘴時帶動發其周圍的液體進入噴射形成循環，這部分液體與泵出的溶液混合從而提高了循環的溶液總量，噴嘴能產生4:1的流率比率，所以裝有混流噴嘴的小型泵能用于大容量的流體循環，而節省各方面的能耗。
EJX電子行業混流文丘里噴嘴大全在大型溶液槽中，環形排布比單一排布有更高的混合效率。噴嘴應盡可能的安置于容器底部以達最大的流通率。連接尺寸和材質的選擇：混流噴嘴由加玻璃纖維的聚丙烯和316不銹鋼所制，具有良好的抗化學性和腐蝕性，耐久性，常用于清洗，涂裝。
文丘里噴嘴運用特點
結構簡單，且無轉動部件，維護檢修量小，能耗低。這類混合機械又分為氣流攪拌、管道混合、射流混合和強制循環混合等四種。
液體中攪拌：吸入周圍液體后吐出時的液體量為供給量的3-4倍，最適用于槽內液體攪拌，提高液體中電鍍、蝕刻的效果。
材質和連接尺寸

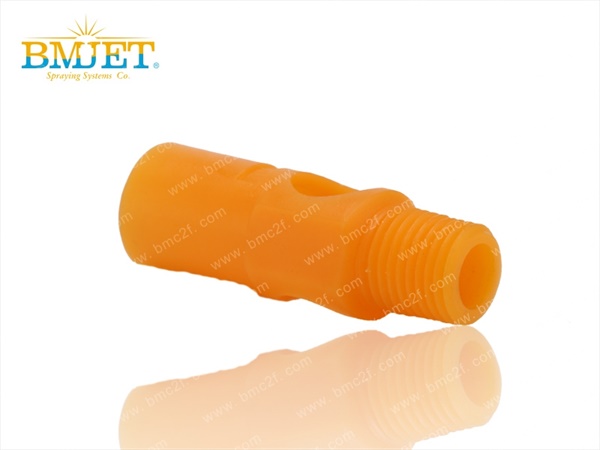

L\LN電子行業混流文丘里噴嘴噴頭大全有兩種材質,第一種由聚炳烯(PP) 加聚炳烯的玻璃纖維經過塑料機注塑而成的塑料文丘里噴嘴,第二種就是最常用的SS316不銹鋼精密鑄造而成的了，具有良好的抗化學性和腐蝕性，耐久性，常用于涂裝工藝的混流、攪拌、文丘里及表面處理行業中的電鍍液攪拌。
L\LN型文丘里噴嘴有L型混流噴嘴BSPT1/4"、3/8"、1/2"、3/4"外螺紋連接尺寸的塑料混流噴嘴; LN型文丘里噴嘴有BSPT3/8"、1/2"、3/4"、1"、1-1/2"的內螺紋連接尺寸的SS316金屬文丘里噴嘴
設計特點
L\LN型文丘里噴嘴應用在水槽液體內部攪拌的技術領域，目前主要用在涂裝設備的電泳池和制造電子、PCB的電鍍?cè)O(shè)備液體槽中的液體攪拌等，容器內溶液的混合攪拌有效防止沉淀，實現溶液的均勻混合。同時EDUCTOR的高循環率能及有效率的使溶液成份保持均勻及活性，使溶有液均勻的溫度PH值，使氣體、液體和其它化學成份的分散均勻，從而使產品的質量得到保證和提高。
L\LN型文丘里噴嘴包括有主體和主體內設有貫穿其兩端的四條塑料柱來支撐為流體通道起到1：4（1為由水泵導入的液體：4為水槽內的液體）的水槽內的液體均勻攪拌使化學成份的液體分散均勻的作用，使電泳產品質量達到最高效果，能有效的節約電力和設備成本。
L\LN型文丘里噴嘴主體的頭端設有（BSPT1/4、BSPT3/8、BSPT1/2）英制管螺牙，主體的另一端延伸出有噴流管，噴流管的外側開設有與其內腔連通的混流孔，A（下圖中有噴流方向的圖片中有A、B和A+B的噴流方式）液體在噴出噴流管后，使得噴流管在混流孔處產生吸力，電鍍、電泳槽液從B混流孔被吸入噴流管內并與噴出的流體形成A+B混流，一起噴出噴流管噴射在電鍍、電泳槽中，提高噴出時流體供給量，提高了藥水離子反映速度使化學成份的液體分散均勻，加快印刷電路板和電泳產品的電鍍厚度效率；液體進入噴流管的內腔后存在著較大的流阻，均衡了液體的狀態，電鍍厚度較均勻。
L\LN型文丘里噴嘴流量和選型的舉例說明:下面的數據表中3/8有A入口的流量在1巴的壓力下液體流量是42升/分鐘,在有從下面的數據表中L\LN型混流噴嘴B的補充量是168升/分鐘,然后A的流量加上B的流量總和為210升/分鐘,博美噴霧的3/8文丘里噴嘴的單個噴嘴每分鐘的混流量是210升/每分鐘,我們借用鄭州宇通大巴電鍍槽長為22米\寬為4米\深為1.6米,那么20乘于4乘于1.6等于128立方(128000升)電泳液,由此我們可以算出一分鐘來混流這一槽電泳液需要128000除于210等于610個3/8的L\LN型文丘里噴嘴,如果我們想用2分鐘來混合這一槽電泳液就需要305個3/8的L\LN型文丘里噴嘴了.
